皆さん今晩は、本当にお久し振りです、お変わりございませんか？
5月は一度きりのご挨拶だった様に思います。6月に入り流石に何かをと考えている中に関東地方は梅雨入りしてしまいました、こうやってどんどん時間ばかり過ぎて人は歳を取っていくのですね、気が付けばオンキョーも過去帳入りした様子だし…

さて、ご無沙汰の間もでんき堂自体は相変わらずです。相談・販売などのオーディオ的な仕事全般は勿論ながら、相変わらず全国から預かるケーブル、アナログカートリッジ関連の手作業に追われる毎日です。その中でここ最近特に目に付くのが、数年前に活動を休止したらしい『オーディオFSK』の一連のケーブル類の手直しです。この衝撃的な内部仕上がりのケーブルに関してはお使いの皆様には少々伝えなければいけない事が有る様に感じます。いずれこの場にて紹介致しますが、想像以上に使用者の多そうなこのケーブルをお使いの方々がもしここをご覧になりましたら、一度その手元の製品の仕上がりを疑ってみるのもそう悪い事ではない様に感じます。まぁ他所様が過去に作ったお品なので遠回しな言い方で申し訳ないのですが…



以降今日の本題です、遡れば60年以上昔の1958年に端を発す、かつてNHKモニターと呼ばれた三菱の2S-305と言うスピーカーが御座いました。プロの現場では流石に現役では無さそうですが、プロ機とは言え一般にも流通したので、他のDIATONE製品と違ってハイテク漬けでは無い故にその製品寿命も堅牢な造りと相まってとても長く、未だに大切に使われている個人の方も多い様子のまごう事なき名機ですね。
使用続けるにあたってエッジが破れでもしない限り、唯一使い難いのがその専用の接続端子です。どうも三菱はこの手の製品を作る度に専用端子を採用する傾向が強く、以前コチラでオーストラリア製の端子を採用した2S-3003の項でも書いた様に、オーディオ趣味的な意味合いに於いての自由なケーブルの選択を極めて難しい物にしています。





写真はその2S-305をお使いの方からの御依頼に於いて、専用端子用に必要となるXLRプラグに対して御指名のスピーカーケーブルを配線を施している模様ですが、観察に優れた方なら既にお気づきの様に、この2S-305が採用した入力端子はXLRとは言え一般的なオーディオでお馴染みの3極では有りません、コレ4極です。
キャノンプラグ即ち必ずしも3極でないと言う事実もさりながら、4極の内3番HOT/4番COLDでしか接線の無い用い方自体も極めて事態を複雑にしています。2極で事足りる当スピーカーへなんで4極プラグを採用したのかは最早このモデルの開発に携わった1958年当時の関係者が事実上見当たらない現代に正確な理由など解ろう筈も有りませんが、プロ機故の発展性や将来性を持たせてあったのかなとは推測出来ます。
ともかく2S-305でスピーカーケーブルをどうにかしようと思えば、この4極キャノンをどうにかするしかありません。当店はバランスケーブルの作製も良く致しますので、普段からノイトリックの標準レベルの3極キャノンは手元に用意してありますが、流石に2極や4極それ以上の極数のキャノンプラグは改めて入手して来るより有りませんし、そうそう彼方此方で販売されている物でも有りません。
今回はお客様より提供された旧ケーブルから半田を解いてこの4極キャノンを取り外し、新規に用意したケーブルへプラグの再装着お引越しと言う形になりました。







はい、仕上がりました。QEDのスピーカーケーブルに新たに4極キャノンを取り付け、AMP側には同じくQEDのAIRLOC MINIを強固に圧着です。
1958年発表でかつ電気製品としては異例の長期間、およそ30年に亘って販売された2S-305ですが、それでも最終型でさえ生産終了後30年以上も経った事になります。流石に古いと言えば古いのですが、未だ形あるこの名機の現存個体に対してこの程度の配慮をもし示せれば、まだまだプロ機として活躍した現役当時の実力を伺い知る事が出来るのもまた事実です。



その端子故に接続ケーブル選びが難航している方がおられましたら、当店まで一声おかけ下さいませ→0466-20-5223



皆様こんばんは

5月に入ってコチラに顔を出すのも全くのご無沙汰です、引き続きケーブル作製作業とか衛星ラジオの番組ゲスト収録お呼ばれ連続3本とか、要するに相変わらずの忙しさだったんですよ、ごめんなさい。その間世の中でも実に色々な出来事が御座いましたね、皆様はつつがなくお過ごしでしたか？
業界的にはオンキョーがいよいよ完全に逝ってしまった事が最大の話題でしょうか、私個人としてもこの業界で販売側として最初に関わる切っ掛けは実はこのオンキョーだったので思う処は多々あるのですが、まぁその辺の事はもう少し落ち着いたら書きますよ。何一つ個人的には哀れみも喪失感の一つも湧かない30年間に及ぶ彼らとの出来事を、オーディオブランドを標榜しながらオーディオ専門店にはろくな条件も提示しないでひたすら家電量販店に媚びとヘルパーと呼ばれる無償の人的保障と特別条件品と山盛りのインシュレーターと展示什器と廃棄前提のカタログとバックリベートの伝票の束を提供しねじ込み続けたオーディオ愛に満ちたその行動を、30年に亘って色々な立場で関わって来た当事者目線でね。

閑話休題、元パイオニアの関係者（←今回のオンキョーの一件で、買収内包されていたパイオニアブランドも一緒に吹飛びましたが、それとは別件です）が10数年以上前に立ち上げたCAVブランドが御座いまして、真空管を中心としたオーディオ製品を展開しています。今回その彼らの展開する製品中で、時期的な入れ替わりや更新の関係で、当店との仲と言うと偉そうですが、実際に普段より大変良くして頂いてる関係で特価商材を用意頂けました。

5881/6L6真空管をプッシュプルで素直に組んだアンプです。詳細はコチラにリンクを貼っておきますね。価格から考えると随分贅沢に真空管もトランスもシャーシも奢られた造りで、フルサイズボディ（←所謂42～47cmの横幅で造られた機材）ではないのにその総重量は18㎏を超すと言う、一昔前の誉め言葉で表現すればコスト度外視の様な構成です。
恐らくこの豪勢な内容でも、このアンプを企画/設計した10年前当時はそれでもまだ利益は計算出来たのでしょうが、昨今の社会情勢を語る迄も無く、今後この内容で価格を維持していく事は間違いなく無理でしょう。仮にこのままの内容で生産継続するとすれば最低5割は値上げするか、価格を維持するなら造りと内容を半分程度に簡素にするしか無さそうですね。
故にメーカーとしては一旦生産を諦め手持ちの在庫を手放すと言う流れになり、数台が当店の預かりとなったと言う訳です。勿論メーカー保証の生きた在庫品扱いで、数台と書きましたが、ここに紹介する前に箱積状態で店頭において判断の早いお客様方の目に留まり、最早残り一台となった次第。間違いなくお値打ちと言う事ですね。販売当時の税込標準価格が148,500円、今回ラスト1台限りの100,000円税込み、軒並み物価もオーディオ製品も値上げが予想される今、こういった理由での特価品の選択は悪くないですよね、お早めにどうぞ。

完売致しました、ご成約有難う御座います

お値打ちの真空管AMPでオーディオを組んでみませんか？→0466-20-5223



皆さん今晩は

今年は桜なぞのんびり眺める暇はなかったなと考えていたら、軽井沢方面に住む友人のFBには今正に満開の桜並木が写って居ました、日本は広いなと改めて思いますね。

さてお仕事





上の写真、端子も装着されて一見奇麗に整った見栄えのスピーカーケーブル、太い外径の線材に高価なバナナプラグなど装着されていると、如何にも良い音が出そうに頼もしく感じるものですね。ではその線材とプラグのコンタクト面、要するに接続方法に考えは及んだ事は御座いますか？
でんき堂では毎度お馴染みのQED AIRLOCは勿論の事、各種様々なケーブルとプラグの組み合わせでのケーブル作成を新規購入も持ち込みも含めて多種多様にお受けしています。今回は新規にラックスマンの人気スピーカーケーブルと同じくバナナプラグでの作成をお受けし、現状のオーディオにおける接続の盲点を判り易く説明出来る写真が撮れましたので御紹介です。





これはバナナプラグを線材に留めた際の姿です。殆どのプラグは写真の様なイモ螺子で筒内に挿した線材を抑え込む構造です。メーカーによって片側二点締めであったりこの写真のプラグの様に互い違い対面二点締めであったりですが、どれであれ基本はこの小さな螺子の頭で筒内の線材を抑え込む構造です。





螺子を外して覗いて見ると、まぁこんな感じになります。複数の撚線が並んでいますね。





つまり、こういう形で線材を螺子で抑え込む形になって居ます。プラグ筒内で螺子の頭で数本の線材を抑えているイメージが伝わりますか？ここは実の所大概のメーカー組品も自作も大差ないのが実情です、本当は線材に半田を流してから締め上げるか、適切なサイズのリングスリーブを圧着してから挿入螺子締め装着が理想なのですが、前者は妙に半田悪玉論が跋扈しているのと、後者はリングスリーブで線材先端を整えて迄の手間をかける方はあまり居ない、そもそも圧着器なんか最近誰も車の電装も弄らないから持っていないのと、一部オーディオ宗教系に伝播している妙な『ピュアストレート』信仰がそれらを阻害し、剥いた線をそのまま何も足さずに留めるのベストみたいな偏波した指向が広まっているのを感じます。因みに撚線直締めはプラグを多少力掛けて引けば抜けます、つまりその程度の止まり加減です。





さて、こちらは当店お得意の英国QED AIRLOC応用の角圧着処理を施した線材端末を挿入した姿をネジ穴から覗いた姿です。撚線に専用のスリーブを通した上でここが一般の圧着と違うのですが、全方位から超強力に専用のプレス機を用いて圧着する訳ですね。その仕上がった角柱状の金属棒と化した姿はある種の感動を覚えるほどで、またそれを輪切りにして断面を観察すれば完全に撚線が一個の金属ブロック化している事が確認できます。





こちらは以前撮影したものですが、AIRLOC処理後に敢えて切断した断面を顕微鏡越しに30倍で撮影したものです、スリーブと元撚線が完全に融着して一体化していますね、凄いでしょ？





先程の写真、プラグ筒内での端末に対しての螺子の留まり方のイメージはこうなります。その前に載せた同じ状況下の撚線に対しての写真と是非比較してみて下さい。全ての撚線が圧着処理され金属角柱化した結果全てが均等な力に於いて通電が計れているイメージが上手く伝わって居れば嬉しいのですが…
この状況での仕上げでは、プラグが緩んだり強い力で引いた程度で抜ける確率は限りなく低減されます。即ち常に安定した接続と通電と言う意味になります。撚線は一方からの力で締め上げた程度では、締めても締めてもその筒内の空間余裕分力が逃げて行くと言えばわかって頂けると思います。





冒頭の写真を再掲いたしますが、外見上は良く組めていたとして、実は中身は最初の様な状態の接続のケーブルがメーカー製、自作関わらず世の中の殆ど大半である事は是非覚えておいて下さい。実際に当店には高価な完成品でのプラグが、特にお客様が乱暴に扱ったわけでもなく自然と緩んで抜け落ちた事例の手直しの依頼が沢山やって来ます。その大半が撚線プラグ直締め構造である事も含めてです。
勿論他所様の仕上げやその技法自体の是非は論じません、ただ、でんき堂的には上記ケーブルのプラグ内は後者の工法で組むのを基本とし、あくまでその選択はお客様の選択に委ねております故、線を剥いたままにプラグを螺子留めよと命じられればそう致しますし、個人の自作でそうされる事を揶揄も指摘も致しません。ただ、個人レベルでは行えないQED AIRLOC処理及びその応用の角圧着処理を、必要とする追加工賃込でご用命頂けるなら喜んでそうさせて頂きますと言う立場ですので、是非一度ご検討くださいませ。





こちらは先日補修手直しで預かった電源線ですが、なんと触っただけで螺子も緩めずにプラグから抜けてしまいました。スピーカーケーブルならば『こりゃひでぇなおい（笑）』で済みますが、電源の場合は笑い事では有りません、場合によっては事故なり死ぬなりしますよ。
聞く所によると誰か知りませんが個人自作のケーブルを中古としてそのまま仕入れて販売してしまうお店があるようです、おまけにその修理や修正は受けないのだそうです、全ては伝聞なので確証は御座いませんが、少なくとも今目の前にある預かった線の姿はこうでした。





勿論当店で預かった以上は安全優先で作業致します。基本は先程のスピーカーケーブルのQED AIRLOC応用の角圧着作業と同じ処理です。やたらと高価でやたらと多芯構造（なんと12芯）の電線をを4本づつに選り分け、ホット、コールド、グラウンド各線へ処理致します。しかしハッキリ言ってこんだけ複数の線材を指先で捩った程度でプラグ内に挿し込んで終了って発想は一体どこから出てくるんですかね？作った人間も何の怖れも感じずに販売する側にも正直呆れるしかありませんね。





最終的にこの姿に持ち込みます、この上でお好きなプラグを強固に締め上げて装着致します。一度私の組んだケーブルのプラグを自分で外そうとした方が、余りにも硬く締めてあって螺子を舐めたとクレーム気味の連絡を頂きましたが、冗談じゃありませんね。簡単に外せるような前提でプラグ組んでませんから、悪しからず！と言う事です。



締まりの緩いのがお好きな方以外は→0466-20-5223





皆さん今晩は、思考回路が前世紀の大戦期さながらの領土拡張思想に憑りつかれたかの様なロシア人独裁者の時代錯誤的やりたい放題にオーディオ業界までが大変な状況です。
実際に侵略に晒され理不尽に命を奪われているウクライナの民に比べれば騒ぐ問題ではないのでしょうが、現状目の前の仕事に真面目に向かうのが努めの観点で言えば、対お客様商売としてこれも大変な事には変わりません、例えばロシア製の真空管を搭載採用したアンプ類は納期未定の壊滅状態です。
一日も早いウクライナの地の平和を願うしかありませんが、真空管の方はロシアの権力機構が大きく変わるか旧東欧圏の安定した政情の国の品に切り替わるのを待つしかないかもですね…

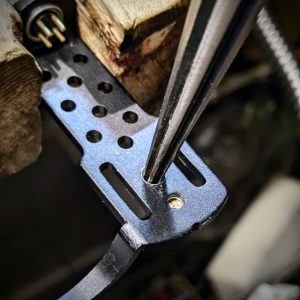

さてお仕事。Maxonic/マクソニックが発表した『雅 Shell Lead Wire』の感じが実際に再生してみてとても良かったので紹介です。名は体を表すを地でいく秀逸な再現性をそこに接続されたカートリッジに提供してくれます。価格は8,140円税込み、但し装着はかなり難しい部類に入ります。端正で繊細な音楽再現を狙って採用した線材とチップの組み合わせの関係で取り付け基部は大変脆弱です、今までに安いリード線を数本挿した程度の経験を頼りに気軽にペンチで摘まもうものならいとも簡単に破損するでしょうね。因みにリード線を装着にピンセットで云々はそれ以前の問題で論外です。故に是非シェルリードやカートリッジの装着は信頼のおけるプロがいる専門店に御依頼下さいませ。また、そういったお店が見当たらない場合は当店までカートリッジとシェル持込みなり安全に送り付け頂ければ、その必要とされる技術状況如何で1,500～2,000円で装着致しますのでお気軽に御依頼下さいませ。
また、今回この素敵なリード線を予め仕込んだセットも提供致します。

写真はDL-103R+雅+当店オリジナル重量級シェル+アルミスペーサーの組み合わせで69,900円税込み、セット総重量は約26.5gとマスの大きなアーム向きの組み合わせです。SMEのImpを除くJ字型シリーズやWE-308SXやFR-64、GT-2000のユニバーサルタイプなどがそこに該当します。
また、スペーサー無しも選択出来、その総重量は約25g、セット価格は67,700円。また保存、輸送に安心のシャトルケースは1,200円で追加できます。

上記の組み合わせに限らず様々な組み合わせ装着済みを提供致しますので、例えば標準のDL103や他のカートリッジ、総重量軽量化を狙ってのシェル変更、他のリード線の選択、AET中空螺子の使用希望等組み合わせはほぼ無限大に広がりますよ。



皆様個々の好きな組み合わせでショップにリクエストしてアナログを愉しみましょうね→0466-20-5223
