ショートLANケーブル作成！
on 2017年7月12日今日のお仕事は、オリジナルLANケーブル制作です。

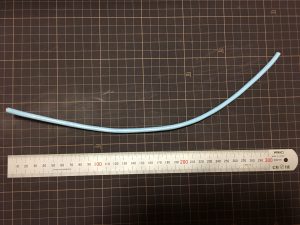

モデム⇆スイッチングハブ間用に30cmショートタイプ作成のご依頼です。
カテゴリ5e 、ノイズに強い単線ケーブルを使用します。

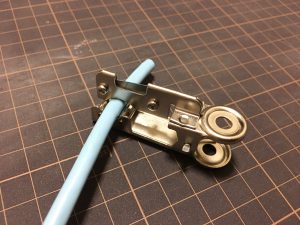

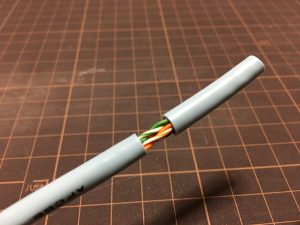

まずは、専用のLANケーブル皮剥き器を使ってクルンと切り目を入れます。
被覆を剥いてツイスト線を引き出します。

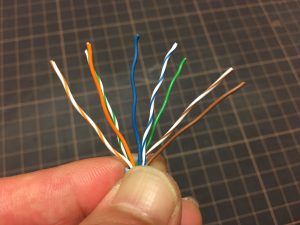

撚りを戻しながら、決められた色順に配線を並び替えます。

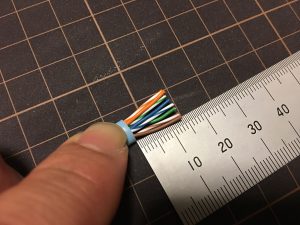

対ノイズ、通信精度を考慮し撚り戻しは15mm以内にし、不要な部分はカットします。

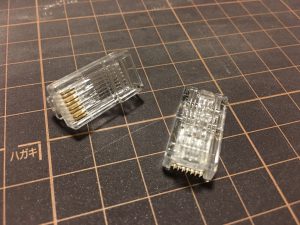

毎度同じみPanduit (パンデュイット)のプラグを用意。

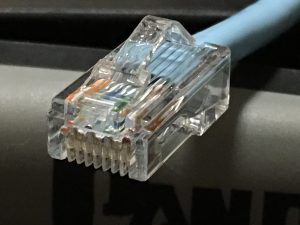

ケーブルを挿入し、色順に間違えがないか、奥まで刺さっているか確認。
Panduit プラグは隣り合った線から来るノイズに強い千鳥配線が特徴です。

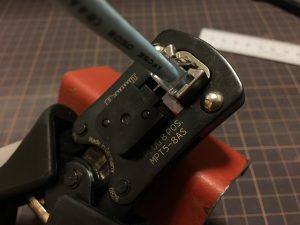

専用圧着工具でしっかりと噛みます。

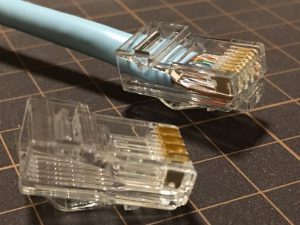

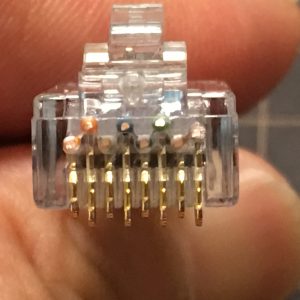

金属ピンがケーブルをしっかり噛んでいます。反対側も同じ様に作成します。

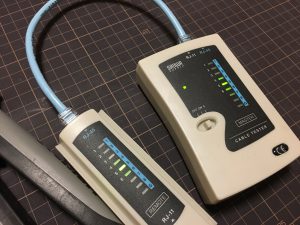

専用チェッカーで両端の配線間違い等が無いか導通確認をして完成です。
