今日のお仕事は、人気のティグロンさんから発売されたばかりのスピーカーケーブル MS-DF12SPを端末AIRLOC致しました、今回はお客様の希望により片側バナナ、片側Yラグ端子にて加工してございます。

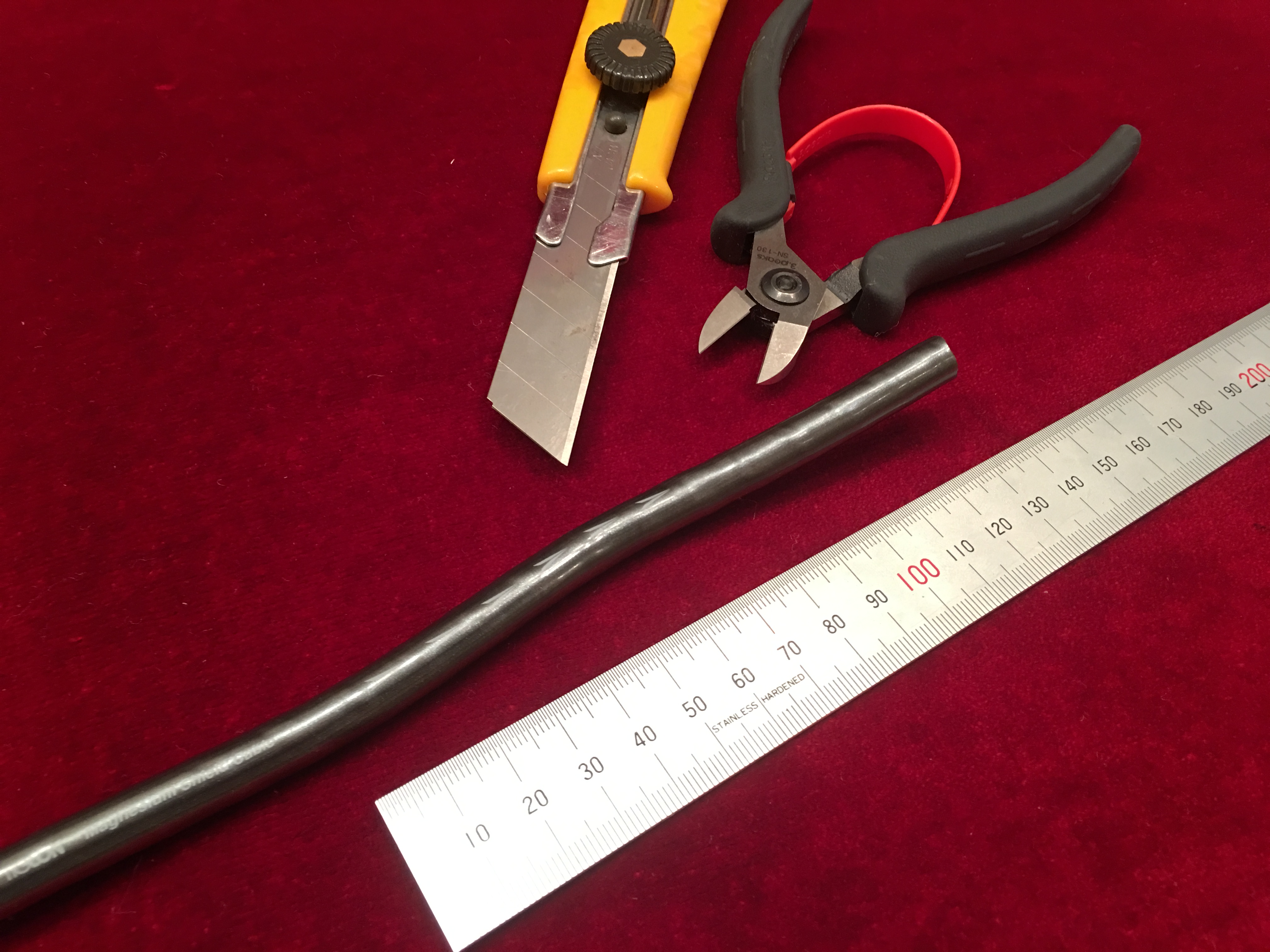

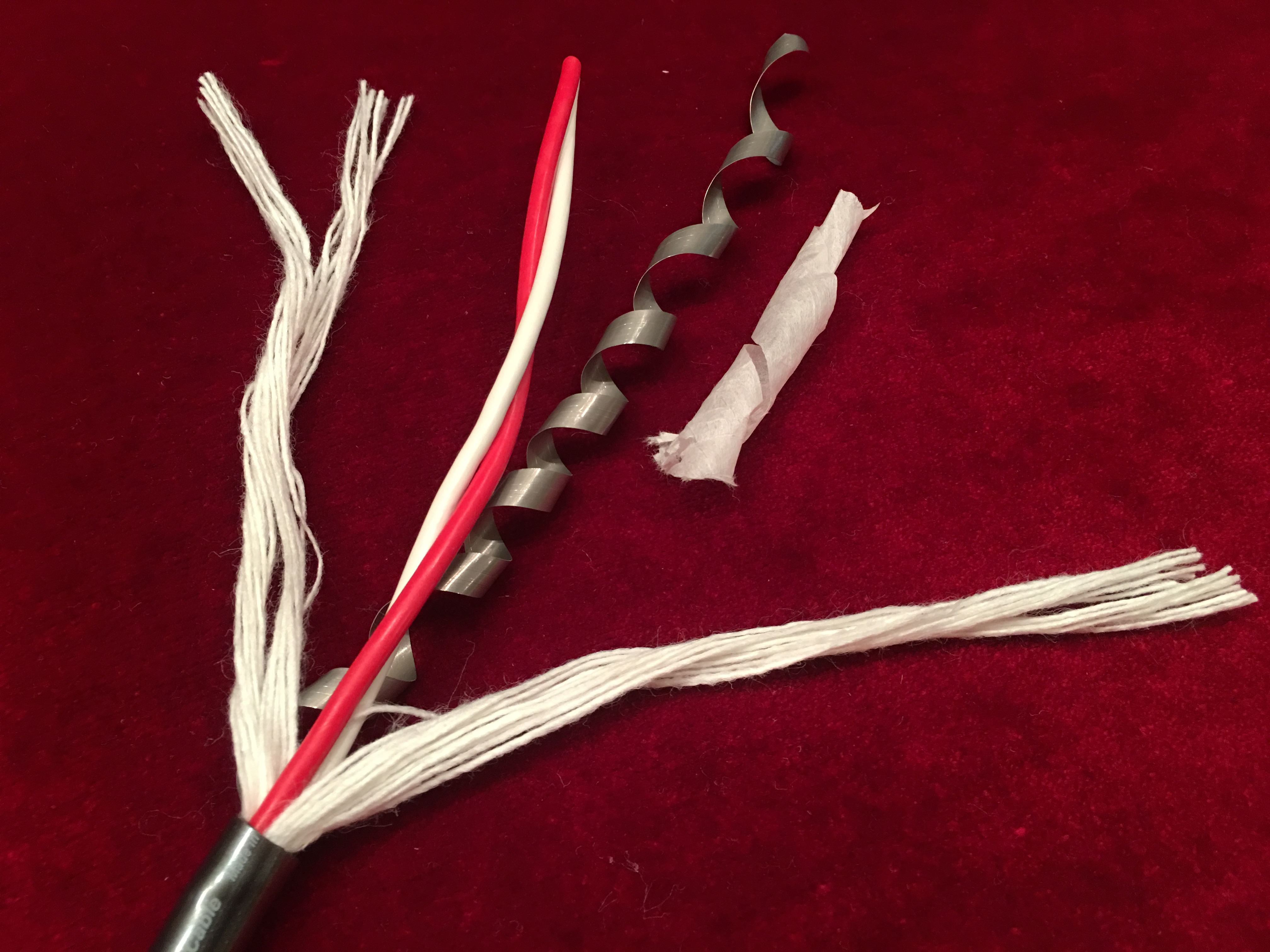

カッターで被覆を剥くとドレインやシールドが出てくるので、
精密ニッパーで根元から切り離します。

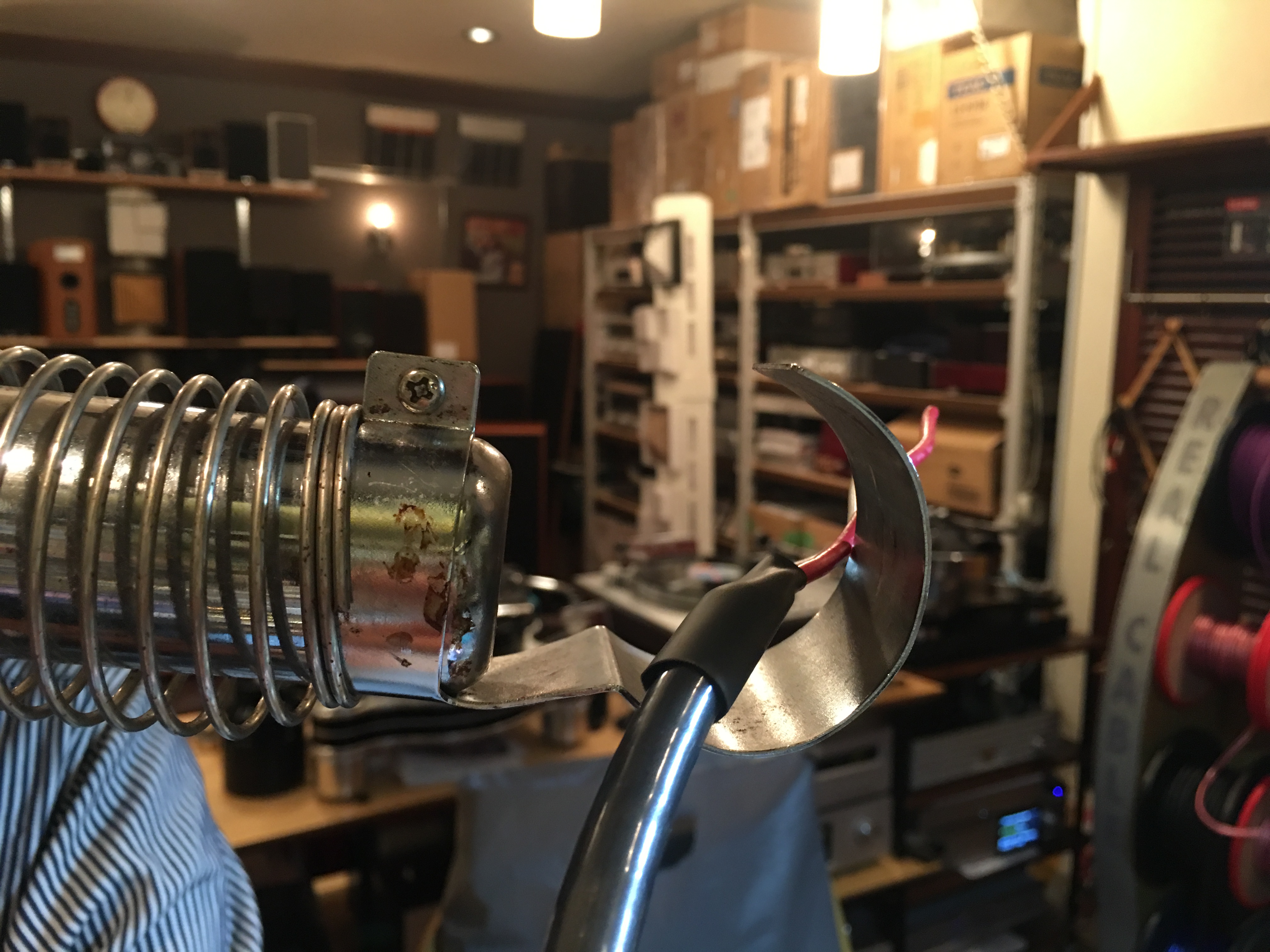

切り取った根元の部分も熱収縮チューブで綺麗に仕上げます。

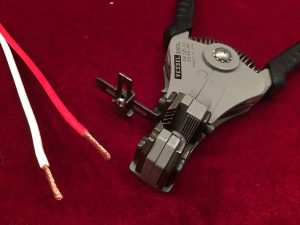

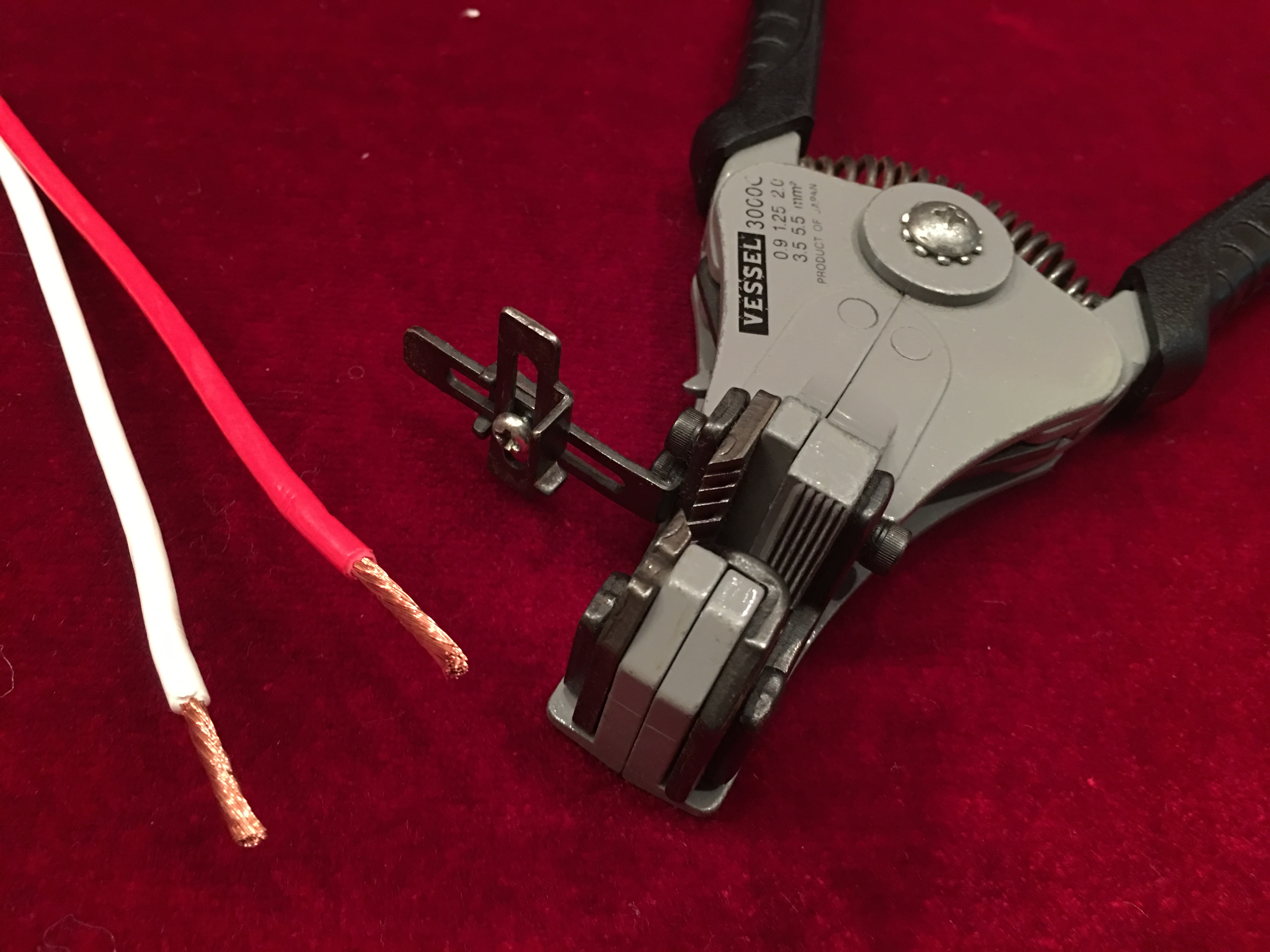

プラスマイナスそれぞれをワイヤストリッパーで剥きます。

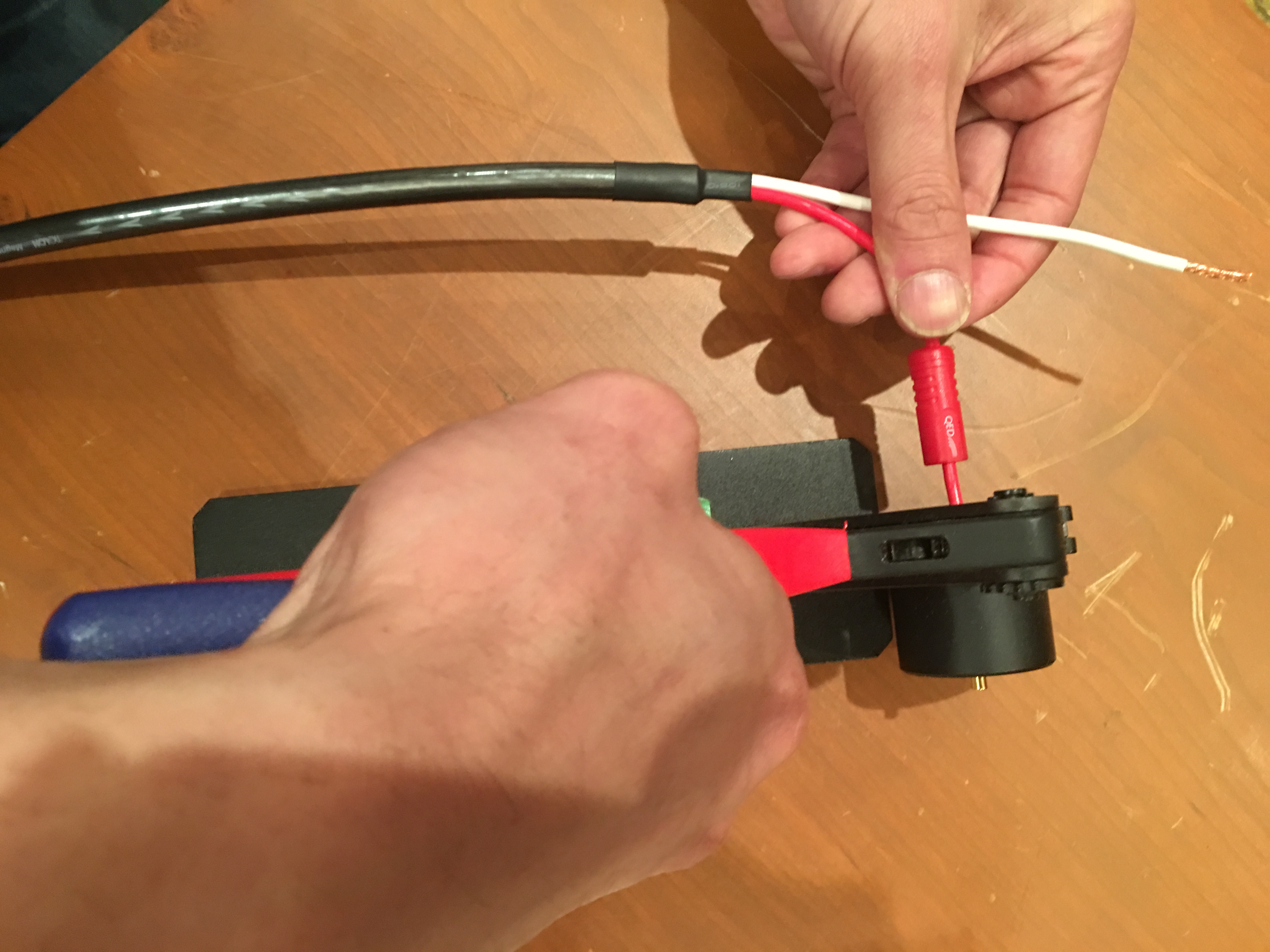

いよいよ、AIRLOCです。プラスマイナスのカバーの色を間違えないように通して、専用圧着工具にプラグを通します。

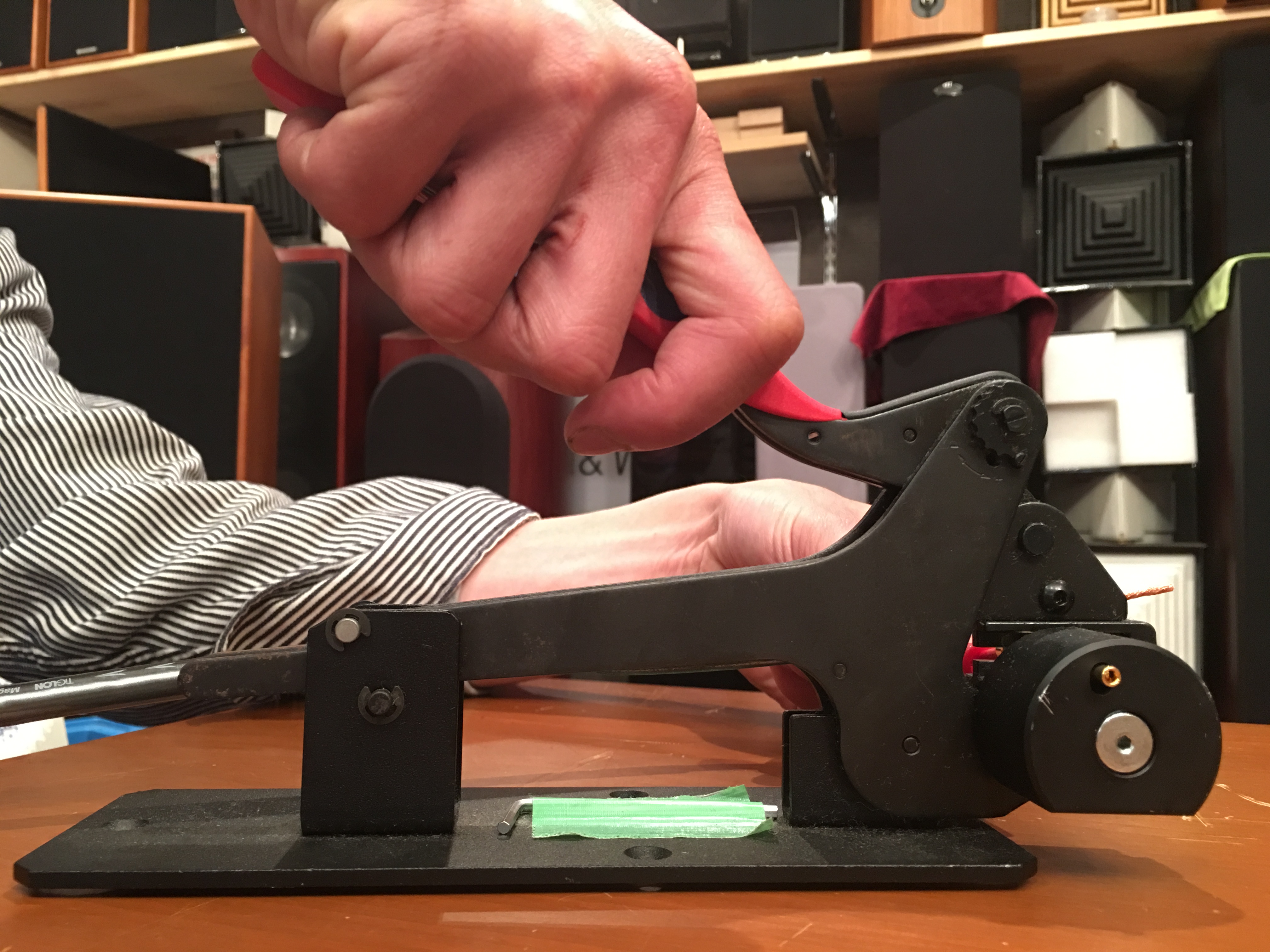

プラグカバーの色や向きの確認をしていよいよAIRLOCします。

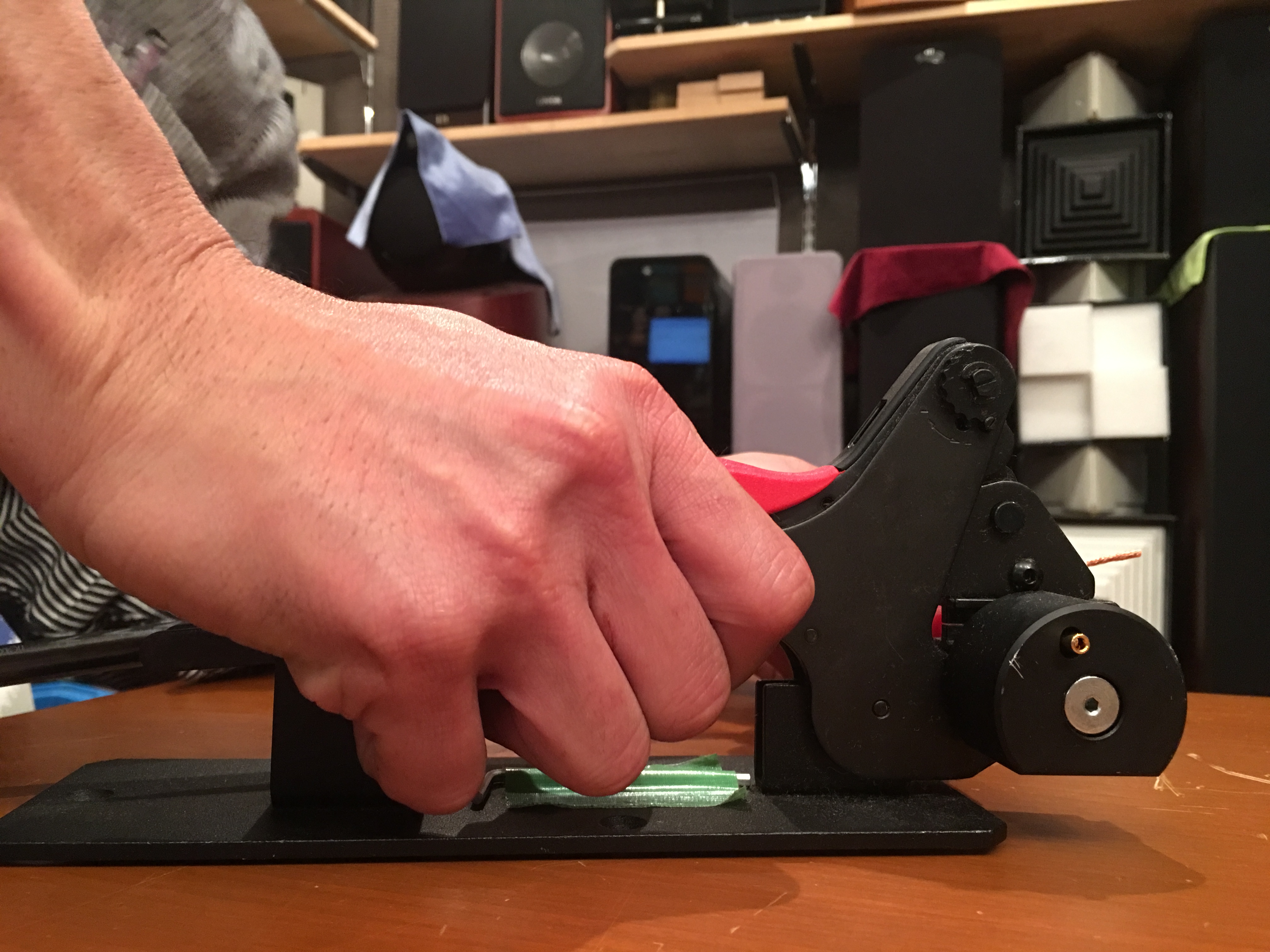

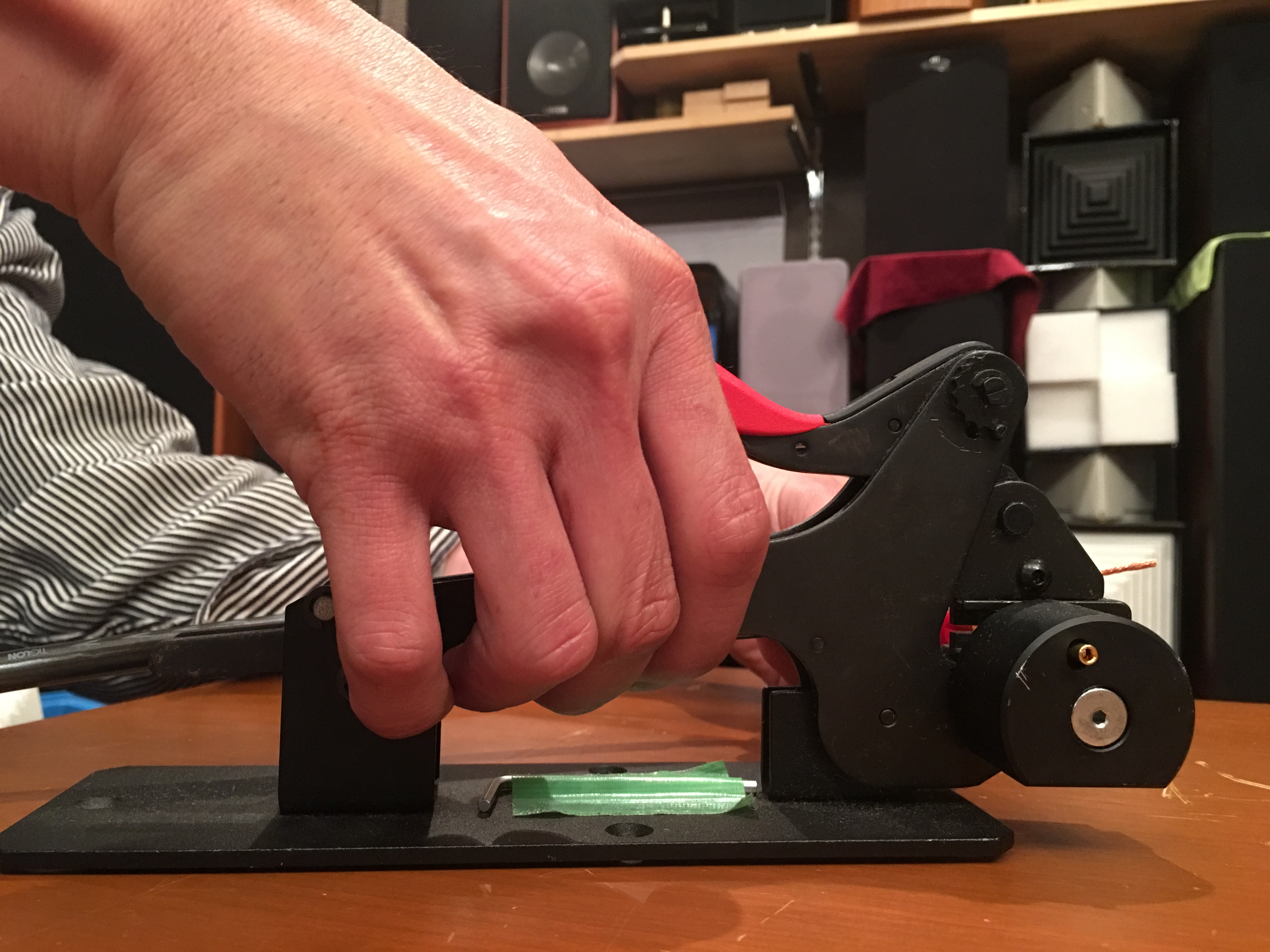

力を込めてグッと行きます。

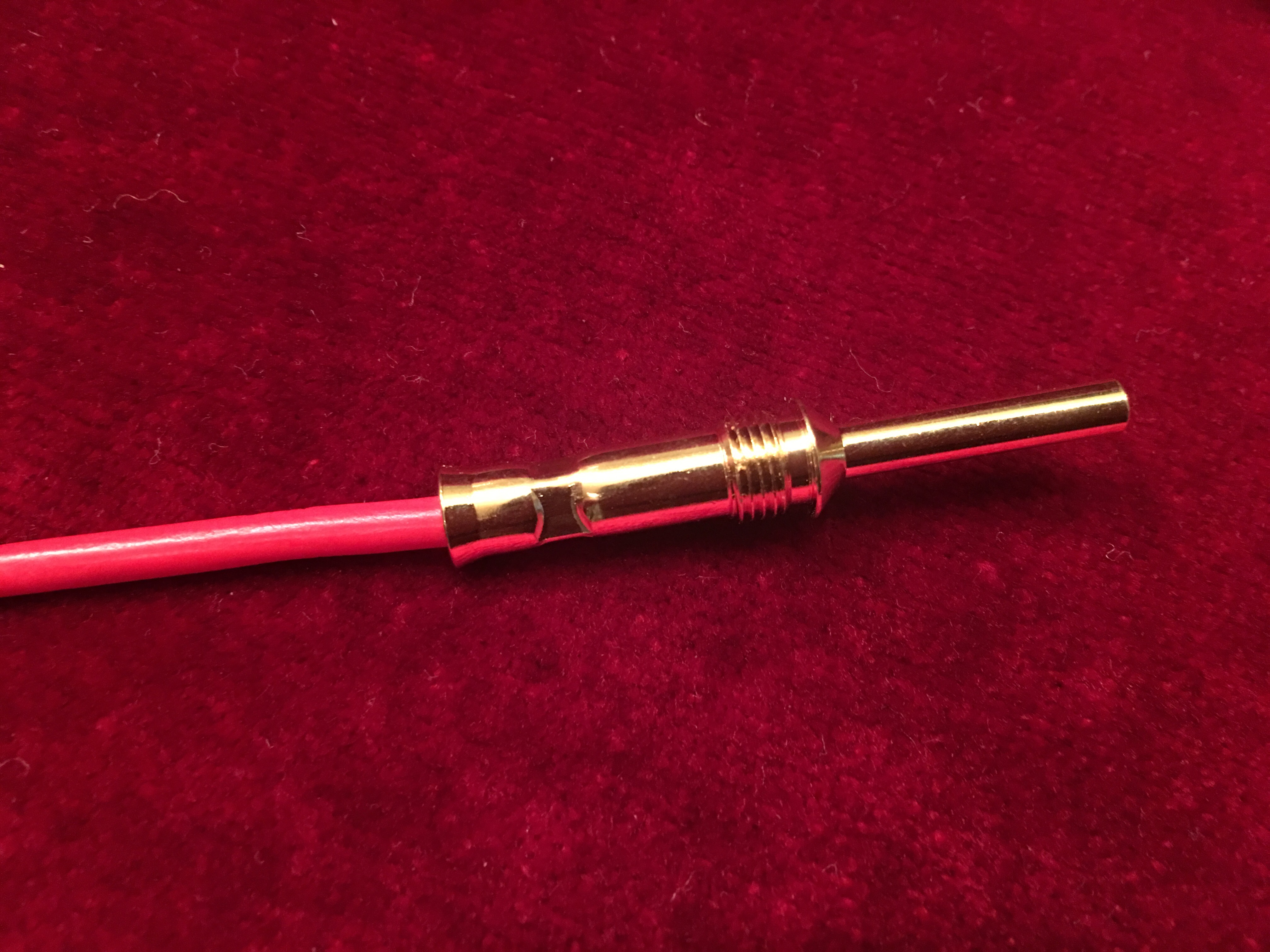

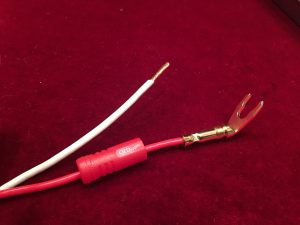

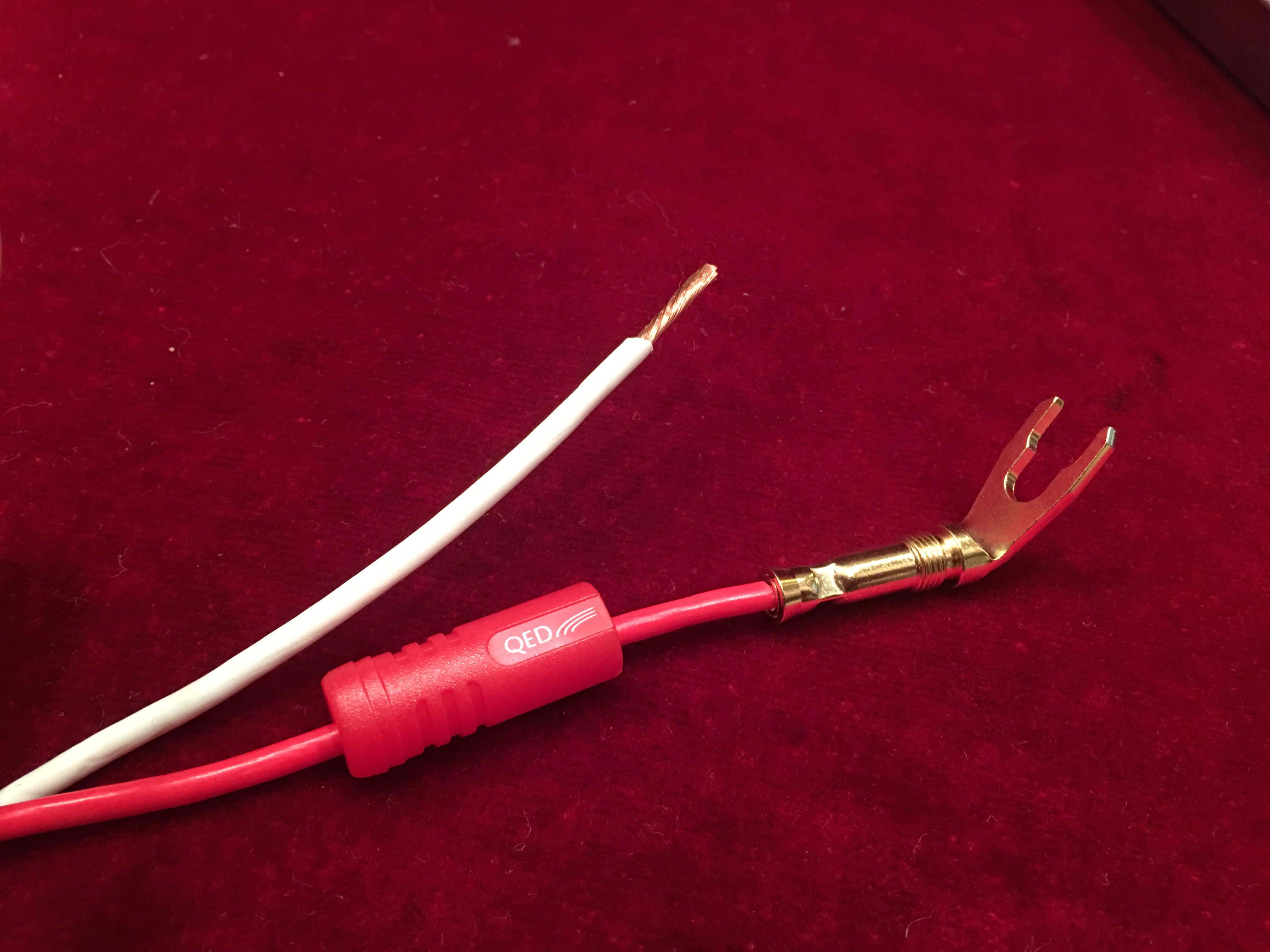

何トンもの力がプラグに加わり、下の様になります。





全体からの圧力でケーブルとプラグがまるで一体になったかの様な状態になりました。

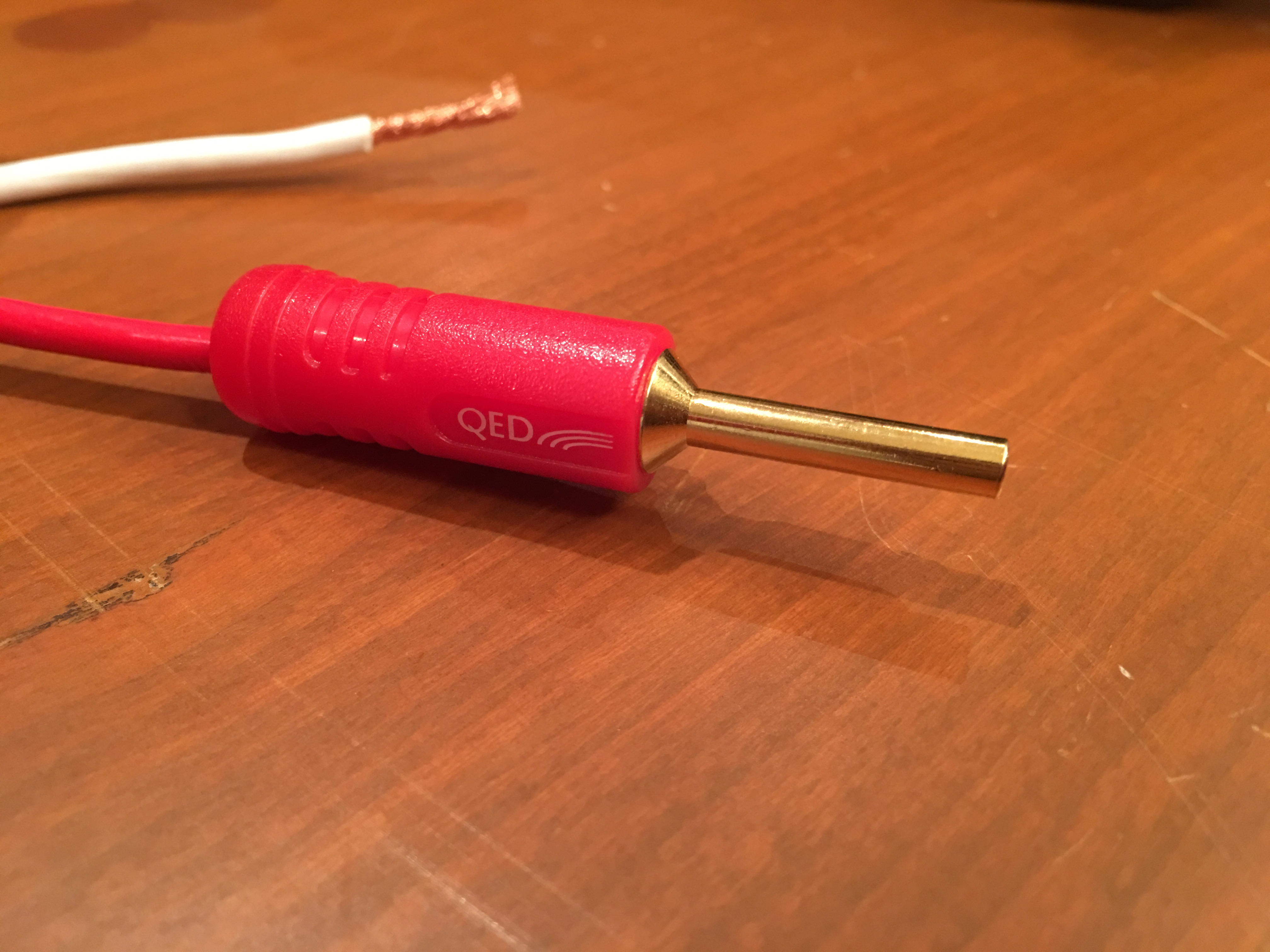

カバーを被せて終了です、同じ様にバナナプラグ全部で4箇所処理します。





バナナプラグ取り付けしたら、今度は同じ様にYラグ4箇所の取り付けです。

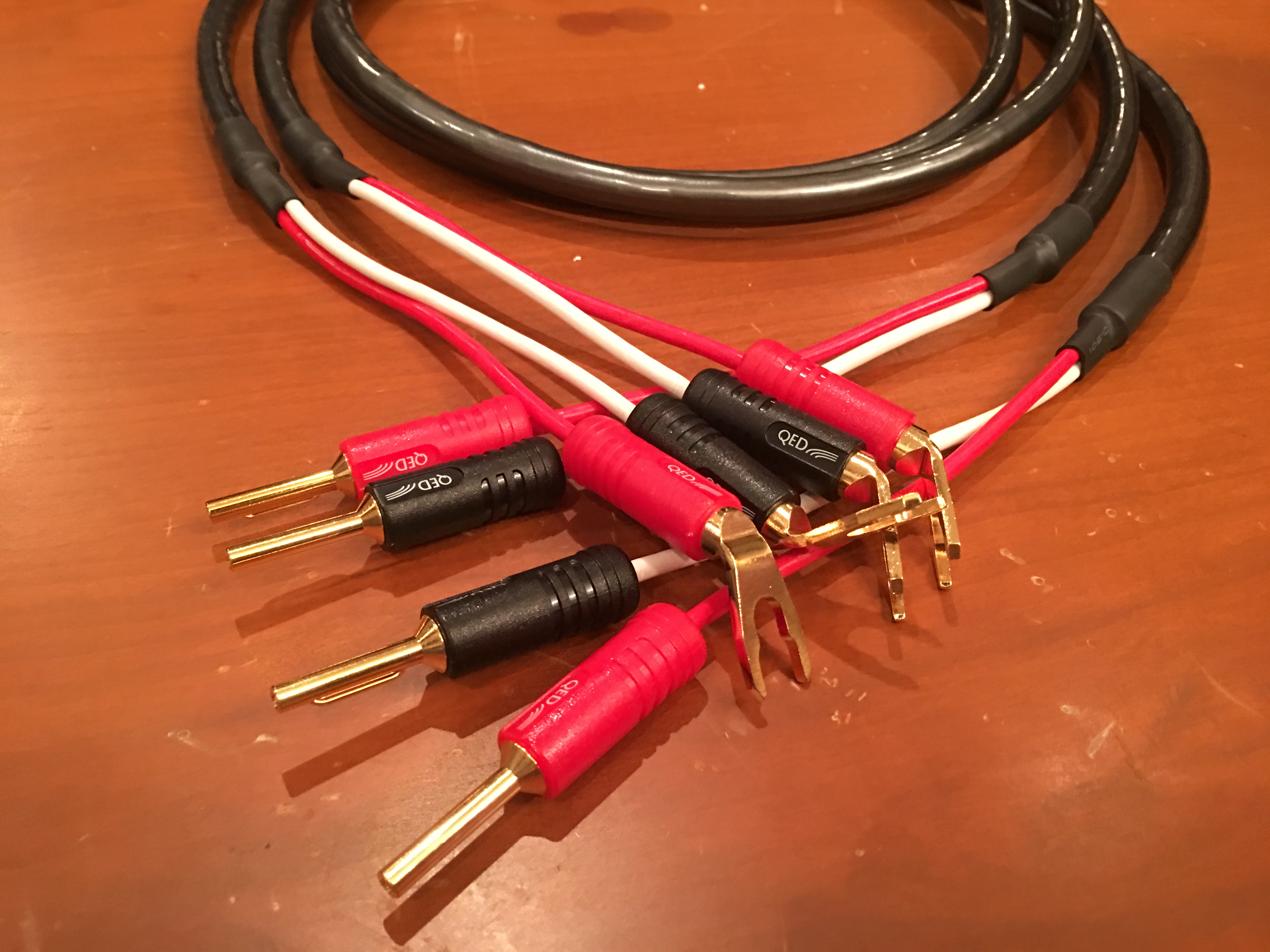

バナナ、Yラグ両方取り付けてケーブル完成です。
仕上げの確認をしてお客様に納品です。

でんき堂スクェアでは、お客様の希望のケーブル加工を致します。

今考えられる最も優れていると思われるAIRLOC圧着方式や、各社バナナ/Yラグの取り付け、端末ハンダ処理も致します、ケーブル同時購入の方だけでなく、他店で買われたケーブルの加工も致します。まずご相談下さいませ。
